Výbuch 2: novinka,MODULBOX.pdf

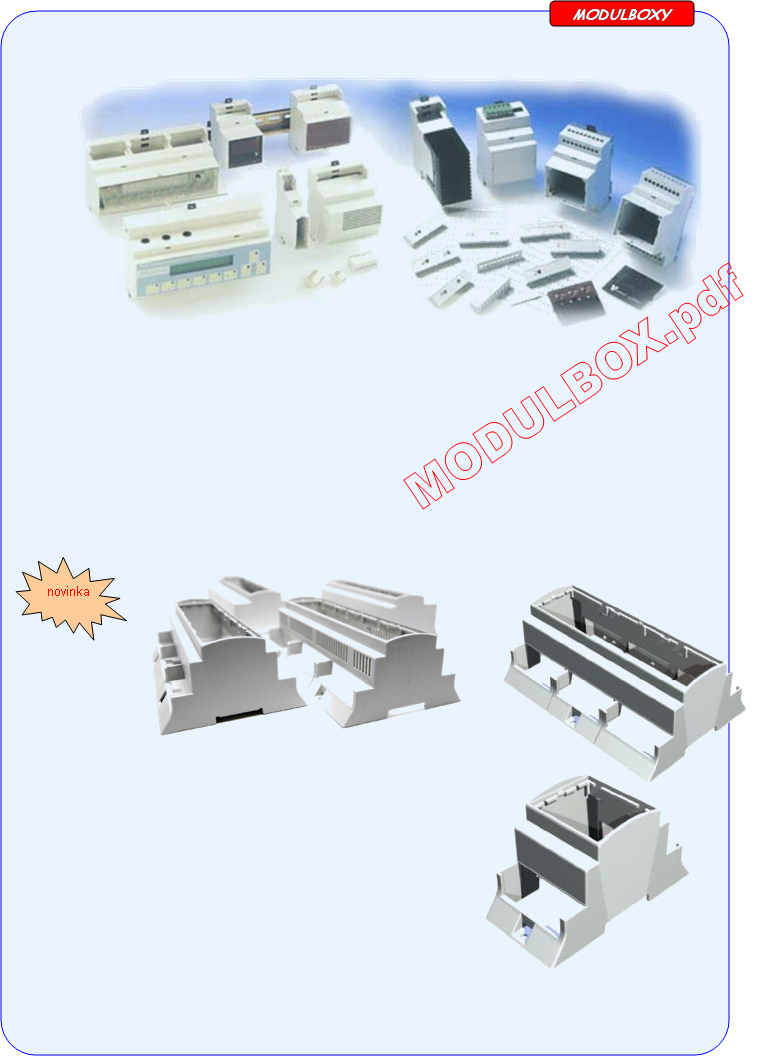

  MODULBOX   1M - 9M H53 (H68)       1M = šírka cca 17.5mm / výška 53(68) mm














  POPIS
                 - jedná sa o sériu škatuliek na DIN lištu s modulovou šírkou (1M až 9M/ M=cca 17.5mm), výškou 90mm a
  výškou nad DIN lištou 53 alebo 68mm. Priestor na svorkovnice (M=3 svorky) je na oboch stranách, príp. pre 6M a 9M
  je možnosť mať 1 stranu zatvorenú. Krytky na svorkovnice sú s otvormi, predlisované, plné alebo špeciálne. Vrchný
  panel sa dá voliť šedý, priesvitý, transp. červený, resp. pri výške 68 tiež pántový priesvitný.
  Do škatuliek MODULBOX sa dajú osadiť až 3 dosky plošných spojov.
  PRÍKLAD ZOSTAVY:
                                    MBOX 6MD H68 .................... 1ks        /6 modulový = 106mm, v = 68mm, obe strany pre svork./
                                    MKRYT 3M predlis. ................ 4ks         /krytka pre 9 svoriek s 9 predlis. otvormi/
                                    MPANEL 6M šedý .................. 1ks
                                    MPANEL 6M pant ................... 1ks
                                    MV 253/5.08 šedá ...................12ks        /svorkovnica trojnás., s rybinou, rozteč 5.08mm/













  MODULBOX XT

  POPIS
                 - trochu futuristický vzhľad, výhodou je, že sa vyrábajú aj moduly 12M
  a tiež možnosť osádzať nielen horizontálne, ale aj vertikálne dosky ploš. spojov -
  prevedenie XT A - 2 pozdĺžne DPS
  prevedenie XT B - 2 + 1 menšia DPS
  prevedenie XT C - 2 + 2 menšie DPS
  Rozmery sú 87mm x 62mm x (1M=34.4, 2M=52.2, 3M=70.4, 4M=87.2,
                                               5M=106, 6M=142.1, 9M=159.8, 12M=212.9mm)



  RÔZNE PRÍSLUŠENSTVO NA OBJ. - chladiče, izolačné podložky, adaptéry plug-in, balenia
